2025年底到2026年初，日本材料巨头悄悄干了件缺德事。日本几家核心材料企业，悄悄改了对华供货的规矩。原本正常流通的半导体材料，审核时间直接拖到90天，不少高端型号干脆直接停单、不卖给我们了。
他们这么折腾，目的特别明确，就是靠一款小小的光刻胶，卡住我们芯片制造的脖子。
靠着一种材料就能拿捏一个国家的产业，日本真的能一直稳坐这个位置吗？看着我们国内技术不断突破、产业链越做越完善，这场僵持多年的材料博弈，最后赢的会是谁？
三十年老本，真能卡住人？
咱们这代人肯定都记得：早些年我们工业基础薄弱，铁钉、火柴都得靠进口，还带着“洋”字。几十年过去，我们造得了空间站、搞得了高端重工，科技实力早就今非昔比。
但可很多人不知道，在高精尖的芯片行业，我们居然被一款不起眼的化工材料，卡了整整三十年，它就是光刻胶。
什么是光刻胶，它有啥用？大家可以把芯片制造，当成一场超精细的微型印刷。芯片工厂的核心工作，就是在小小的硅片上，把这些超细的电路纹路完整做出来。
想要刻画这些精密电路，必须用到一道缺一不可的工序。工人会先在硅片表面，均匀涂上一层特殊的感光材料，再用专用光束进行照射。被光照到的位置会发生化学反应，配合后续工艺处理，提前设计好的电路图案就能稳稳留在硅片上。
这层负责定型电路的特殊涂层，就是光刻胶。它看着轻薄不起眼，却是整个芯片生产流程里最关键、研发和制造成本最高的核心材料。
过去整整三十年，高端芯片专用的光刻胶市场，完全被日本拿捏得死死的。全球范围内，能稳定产出合格高端光刻胶的，就只有四家日本企业，分别是JSR、东京应化、信越化学和富士胶片。
这四家企业抱团垄断，吃下了全球九成以上的高端订单，常年独占整个市场，几乎没有任何竞争对手可以撼动他们的地位。
为啥这么多年，别的国家都抢不走这块市场？最核心的原因，就是极致到苛刻的纯度要求。
高端芯片用的光刻胶，杂质含量要控制在万亿分之一。大家可以直观感受一下，相当于一万吨干净的清水里，只能有一克杂质。只要杂质稍微超标一点点，整批芯片全部报废，一分钱都收不回来。
不得不说，日本在精密材料的打磨和品控上，确实深耕多年，积累了扎实的技术优势。
除此之外，他们还有一个让人很难突破的套路。日本企业都是光刻机、光刻胶捆绑销售，卖一台光刻机，就配套自家的光刻胶。
我们国内的芯片厂，要是想换成国产光刻胶，麻烦特别大。整条生产线都要重新调试改造，单条产线就要砸几千万美元。
更关键的是，调试期间芯片良品率会大幅下跌，企业根本亏不起。这种用久了就彻底绑定的模式，才是日本垄断最牢固的护城河。
靠着这份长期垄断，日本一直有个固有想法，觉得单凭一瓶光刻胶，就能永远限制我们的芯片产业发展。
越封锁越强，日企自断后路
从2025年下半年开始，日本就不停收紧政策，一步步卡住光刻胶的对华供应。

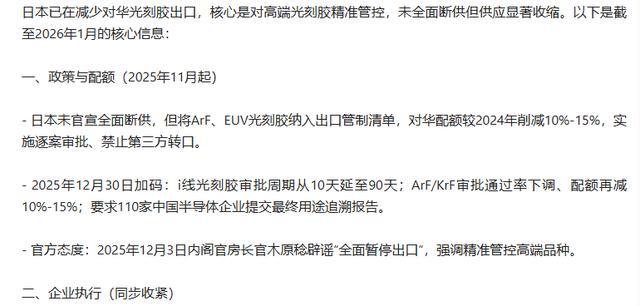

他们把高端光刻胶列入出口管制名单，大幅减少给我们的供货量，每一笔订单都要单独审核，还禁止第三方转手供货。到了2025年12月，审核周期直接拉长到三个月，还要求国内上百家半导体企业，逐一报备材料用途，层层设限、百般刁难。

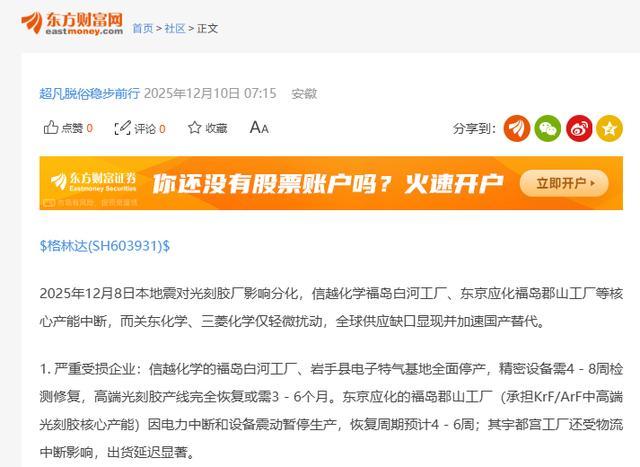

也是在12月，日本青森发生地震，这次地震对工业园区的影响微乎其微。但东京应化、信越化学两大巨头，直接借机宣布生产线停工检修，一停就是半年。
可真的是设备坏了修不好吗？显然不是。停工这段时间，他们把所有产能优先供给台积电、三星，唯独停掉了对中国市场的常规供货。
日本原本以为，这套封锁组合拳，能压得我们的芯片产业抬不起头，稳稳攥住行业主动权。
结果呢？被日本反复卡脖子之后，国内晶圆厂彻底醒悟，主动给国产光刻胶提供测试、量产的机会。数据不会骗人，2025年国内光刻胶整体国产化率达到25%，对比2023年直接翻了一倍。简单来说，现在国内每生产四瓶光刻胶，就有一瓶是我们自己造的。
2026年，更是国产光刻胶弯道超车的关键一年。南大光电研发的ArF光刻胶，完美适配28纳米芯片生产线，实现稳定量产，良品率高达99.7%，顺利通过了中芯国际、长江存储这些头部大厂的验证。
同时，彤程新材的光刻胶，也进入了14纳米产线的测试阶段，高端材料的国产替代速度，肉眼可见地变快。
现在的局面很清晰，上游技术不断突破，下游市场需求旺盛，再加上资本持续助力，我们的半导体材料产业链，已经形成了良性发展的循环，彻底摆脱了被动挨打的局面。日本的封锁打压，看似限制了我们，实则亲手丢掉了自己深耕多年的中国市场。
清华亮新招掀桌
如果说前面的突破，只是让日本觉得有点扎眼。那2025年7月的一篇论文；就是直接往他们心窝子里捅了一刀。
清华大学化学系许华平教授团队，研发出了一款全新的聚碲氧烷EUV光刻胶。这项成果最关键的价值，就是给国产高端光刻胶，打通了能落地、能量产的技术路径。
简单来说：EUV极紫外光刻，是目前高端芯片制造的核心工艺，像5纳米、3纳米这些顶级芯片，全都靠它生产。这项工艺对光刻胶的要求苛刻到极致，也是日本把持最严的领域。
过去全球做高端光刻胶，都是一个固定思路，把十几种化学材料混合调配在一起。这种做法有个天生的短板，微观层面材料分布不均匀，生产芯片时很容易出现瑕疵，很难再提升芯片精度。
可清华团队不一样，直接换了全新的研发思路，不走老外的老路。他们把吸光能力超强的碲元素，直接融入材料的核心结构里。极紫外光照射的瞬间，材料结构会自动断裂，感光速度、成像精度直接拉满，从根源上减少了芯片的生产缺陷。
举个通俗的例子，传统光刻胶就像各种调料混搭调味，不管怎么搅拌，都很难做到绝对均匀。而这款新光刻胶，相当于直接培育出了自带适配属性的全新原料，不用复杂调配，天生适配高端芯片的光刻工艺。
在我看来，这项技术最大的意义，不只是造出了一款新光刻胶。更重要的是，我们终于有了自己的底层研发逻辑，不用再跟着海外的老旧配方走，彻底跳出了别人的技术框架。
当然我们要客观看待，实验室研发成功，和工厂稳定量产还有距离，中间需要好几年的测试迭代，短期内还没法完全替代进口产品。
但谁都不能否认，我们已经打破了海外的零垄断。日本企业心里也很清楚，只要我们摸透了核心技术原理，后续的技术升级、批量生产，速度一定会越来越快，他们坚守三十年的技术壁垒，正在一点点失效。
日本在怕什么？
可能很多朋友会觉得，日本的紧张感，来自中国攻克了单一的光刻胶技术。但单一技术的突破，顶多算是打破一项产品垄断，并不会撼动行业根基。
真正让日本行业巨头深感不安的，是国内半导体产业正在完成全方位的自主搭建。不再是只攻克某一项单点技术，而是从上游核心原材料、光刻机核心设备，再到光刻胶量产、产线资质验证的每一个关键环节，都在同步推进国产化落地，一步步搭建出完整、独立、不受外界制约的半导体产业链体系。
更关键的是，还有三股力量持续加持，发展的势头只会越来越猛。
咱们先说说资金兜底。任何技术想要从实验室落地、真正做成产业，都离不开源源不断的资金支持，光刻胶行业也是一样。2024年启动的国家大基金三期，足足有3440亿元的注册资本，这笔巨额资金专门瞄准半导体行业的薄弱环节发力。像半导体材料、核心生产设备这些常年被国外卡脖子的领域，都是重点扶持对象，帮国内企业扛住研发成本、量产压力，给整个产业兜底撑腰。
光有钱还不够，一个行业能不能长久发展，最终还是看市场需求。最近几年人工智能算力赛道爆火，高端芯片的需求量一路暴涨，国内的晶圆厂也在不停扩建新产线、扩大产能。翻看行业统计数据就能发现，到2026年5月，国内已经投产的12英寸高端晶圆工厂，已经超过30座，还有15座以上的新工厂正在加紧建设。
这种大型晶圆的生产，对光刻胶的消耗非常大，每生产一万片成品晶圆，
就要用掉5吨光刻胶。不断扩张的市场规模，也给本土光刻胶企业带来了稳定的收益，让企业不用顾虑亏损风险，能够放心大胆持续投入研发，一点点打磨技术、优化产品，让国产光刻胶的实力稳步提升。
当然我们也不能盲目乐观，虽然国产光刻胶这几年的进步确实肉眼可见，但实话实说，现在还不是骄傲松懈的时候，行业里依旧有不少难关需要慢慢突破。目前国内虽然能自己造出光刻胶成品，但想要做高端型号，必须用到的树脂、光敏剂这些核心原料，大部分还是要靠进口，对外依赖度超六成。
除此之外，海外企业手里攥着一大堆核心专利，筑起了很难突破的技术高墙。半导体行业的落地标准也特别严格，国产光刻胶想要真正走进主流工厂、上线量产，必须经过两三年的反复测试和验证，整个过程门槛极高、耗时极长。
所以光刻胶的国产替代，根本不是一朝一夕就能完成的，是一场实打实的长期硬仗。
